HC Seal Ring Peiriant Torri Awtomatig a Gludo
Gall gysylltu 15 darn ar yr un pryd, a gall yr allbwn dyddiol gyrraedd tua 30,000 o ddarnau un diwrnod. Mae un peiriant yn arbed 6-8 gweithlu. Mae'n gwbl servo-awtomatig. Gall un person weithredu 2-5 peiriant ar yr un pryd. Mae'r rhyngwyneb yn brydferth ac yn llyfn heb lud gorlifo, gyda goddefgarwch bach ac ansawdd sefydlog. Mae'n addas ar gyfer proses dorri a gludo silicon ac O-fodrwyau rwber, gan arbed amser, llafur ac arian. Dyma'r unig ddewis i weithgynhyrchwyr sy'n cynhyrchu morloi O-ring. Os oes gennych ddiddordeb, cysylltwch â'r Rheolwr Masnach Dramor Joanna Wu WhatsApp: 86 13533554735
| Enw'r Cynnyrch | HC Seal Ring Peiriant Torri Awtomatig a Gludo |
| Cynnyrch yn amrywio | Hyd: 230–1000 mm/ 230--1500mm/ 230-2000mm |
| Foltedd | 220V |
| Pwysedd Aer | 0.6 MPa |
| Bwerau | 5kW |
| Mhwysedd | 1200 kg |
| Offer Maint ôl troed: (L × W × H) | 6500 × 1850 × 2000 mm |
| Nifer y gweithredwyr offer | bwydo mowld (gollyngiad elfen hidlo â llaw) yn fwy na neu'n hafal i 1 |
| Rhif cynhyrchu | Yn fwy na neu'n hafal i 15 |
| Effeithlonrwydd | 8-15s cylch (3000-4000 / awr) |
| Deunydd a siâp addas | cylch morloi, silicon, cyfres ewyn o grwn, sgwâr hirgrwn, petryal, siâp, ac ati (mae gwahanol gynhyrchion yn cyfateb i wahanol osodiadau |
Golygfa flaen y llinell gynhyrchu

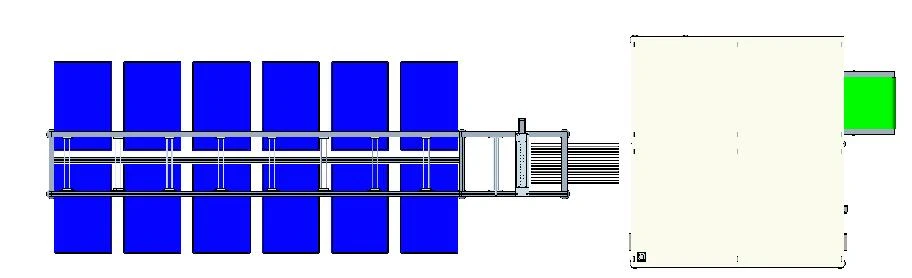

Golygfa uchaf llinell gynhyrchu

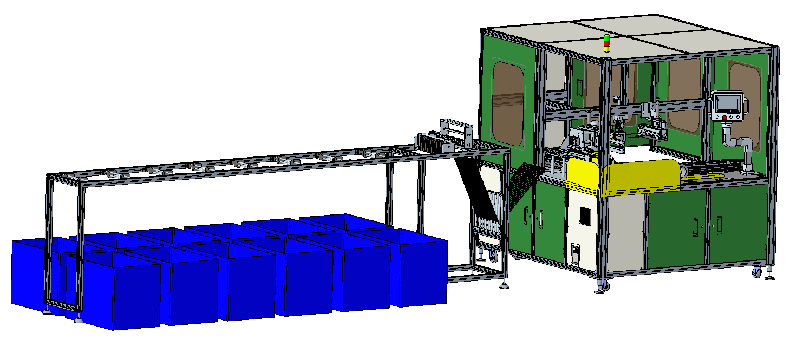

Llinell gynhyrchu Golygfa oblique
Cyflwyno rac
Cyflwyno 15 mecanwaith bwydo
Llif Gweithredu:
Mae'r deunydd yn mynd trwy'r safle lleoliad deunydd, mae'r modur servo yn gyrru'r siafft, mae'r silindr yn gyrru'r dwyn wedi'i orchuddio â rwber i lawr, ac mae'r deunydd yn mynd trwy'r ffrithiant rhwng y dwyn wedi'i orchuddio â rwber a'r siafft i wireddu swyddogaeth anfon y deunydd ymlaen.
Cyflwyniad i fecanwaith synhwyro deunydd
Mae gweithredu yn llifo themachine yn tynnu:
Y deunydd cynhyrchu ymlaen, mae'r deunydd yn gyrru'r olwyn sefydlu i fyny, mae'r olwyn sefydlu yn gadael y synhwyrydd thephotoelectric, ac mae'r synhwyrydd ffotodrydanol yn cael ei sbarduno. Yn y ffordd hon, mae'r PLC yn penderfynu bod deunydd.
Pan nad yw'r AG yn ddeunydd cynhyrchu i yrru'r olwyn sefydlu, mae'r synhwyrydd ffotodrydanol yn cael ei sbarduno, prinder deunydd barnwyr PLC.
Cyflwyniad i waith rac
Llif Gweithredu:
1. Mae'r gweithredwr yn gosod y deunydd cylch ar y siafft ac yn ei drwsio.
2. Mae'r gweithredwr yn tynnu'r deunydd trwy'r dwyn canllaw, mecanwaith gwrth-fflipio, bwydo modur, synhwyrydd prinder deunydd, ac yn cyrraedd y peiriant bondio. Mae'r gwaith wedi'i gwblhau.
Peiriant torri a gludo
Pheiriant
Gweithio peiriant torri a gludo
Cyflwyniad i'r broses weithredu:
1. Mae'r mecanwaith clampio blaen yn clampio'r deunydd ac yn tynnu'r cynnyrch i'r darn penodol trwy'r gyriant sgriw.
2. Mae'r mecanwaith clampio cefn yn clampio'r deunydd ac yn tynnu'r cynnyrch i safle'r torrwr trwy'r gyriant sgriw.
3. Mae'r mecanwaith torrwr yn torri'r cynnyrch.
4. Mae'r mecanwaith clampio blaen yn trosglwyddo un arwyneb wedi'i dorri o'r cynnyrch i'r mecanwaith dosbarthu glud blaen ar gyfer dosbarthu glud.
5. Mae'r mecanwaith clampio cefn yn trosglwyddo arwyneb toriad arall o'r cynnyrch i'r mecanwaith dosbarthu glud cefn ar gyfer dosbarthu glud.
6. Mae'r mecanwaith clampio blaen a'r mecanwaith clampio cefn ar yr un pryd yn troi 180 gradd ac yn gosod y deunydd ar y mecanwaith docio ar gyfer gwresogi a docio.
7. Mae'r mecanwaith sy'n cymryd deunydd yn cymryd y cynnyrch wedi'i docio ac yn ei osod ar y cludfelt.
8. Mae un cylch wedi'i gwblhau.
Yr orsaf waith offer
Gorsaf 1:
Blaen y mecanwaith dosbarthu
Cyflwyniad Llif Gweithredu:
Mae glud ab yn cael ei wasgu allan o'r rhigol glud trwy'r silindr glud AB. Mae silindr 2 a silindr 3/silindr 4 yn symud i'r chwith a'r dde i grafu'r glud ab ar y rhigol glud yn gyfartal.
Gorsaf 2:
Y mecanwaith torri
Llif Gweithredu:
Mae'r silindr gwasgu yn pwyso'r deunydd cynhyrchu, ac mae'r silindrau torri uchaf ac isaf yn gweithredu ar yr un pryd i dorri'r deunydd.
Gorsaf 3:
Y mecanwaith clampio cefn
Llif Gweithredu:
Mae'r silindr gwasgu yn pwyso'r deunydd cynhyrchu, ac mae'r silindrau torri uchaf ac isaf yn gweithredu ar yr un pryd i dorri'r deunydd.
Gorsaf 4:
Blaen y mecanwaith clampio
Llif Gweithredu:
Mae silindr 1 yn gwthio'r clamp ymlaen i glampio'r deunydd. Mae silindr 2 yn rheoli agor/cau'r clamp i glampio'r deunydd. Mae'r modur cylchdro servo yn rheoli'r clamp i gylchdroi 180 gradd i'w brosesu.
Gorsaf 5:
Y mecanwaith sy'n cymryd deunydd
Llif Gweithredu:
Mae silindr 1 yn gwthio'r mecanwaith casglu deunydd ymlaen i'r safle penodedig.
Mae Silindr 3 yn rheoli'r clamp pigo deunydd i fflipio 90 gradd i godi'r deunydd.
Mae Silindr 4 yn rheoli agor/cau'r clamp pigo deunydd i glampio'r deunydd trwy ei gau.
Ar ôl codi'r deunydd, mae Silindr 3 yn codi'r deunydd i'w ddadlwytho.
Gorsaf 6:
Y sefydliadau docio
Llif Gweithredu:
Mae'r mecanwaith clampio blaen a'r mecanwaith clampio cefn yn gosod y cynnyrch ar y mowld docio.
Mae silindr 1 a silindr 2 yn gweithredu ar yr un pryd i wasgu'r cynnyrch i gael ei gynhesu.
Gosodwch yr amser gwresogi. Pan fydd yr amser i fyny, mae'r docio wedi'i gwblhau.
Gorsaf 7:
Y mecanwaith ôl-ddylunio
Cyflwyniad Llif Gweithredu:
Mae glud AB yn cael ei wasgu allan o'r rhigol glud trwy'r silindr glud AB, a silindr 2 / silindr 3 / silindr 4 symud i'r chwith a'r dde i grafu'r glud ab ar y rhigol glud yn gyfartal.
